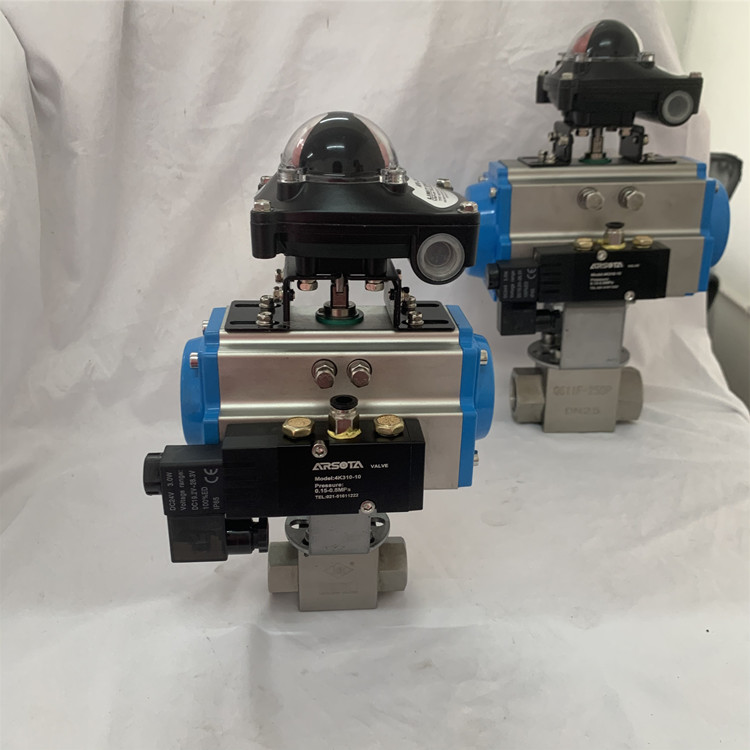

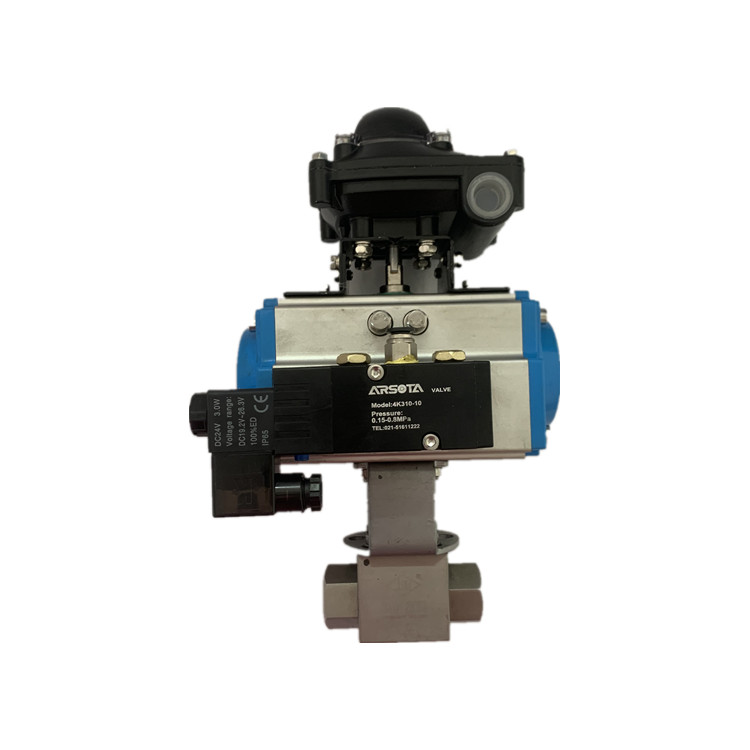

阿斯塔高压丝扣螺纹球阀 不锈钢液压气动阀QJDRN
详细信息| 询价留言品牌：阿斯塔 型号：QJDRN 结构形式：浮动球直通式 材质：不锈钢 连接形式：内螺纹 公称通径：6-80 mm 压力环境：高压 工作温度：低温 驱动方式：气动 流动方向：单向 标准：国标 零部件及配件：执行器 用途：截止 类型：二通式 作用对象：锅炉 QJ（D/S）RG型精小型气动高压O型球阀是一种转角为90°的球阀。阀体采用三开（三体）式法兰连接球阀，球芯采用固定式结构，需要操作力矩小，聚四氟乙烯阀座采用浮动嵌入式结构，密封性能优良。执执行机构采用ZGH、ZGQ高性能气缸活塞执行机构，结构简单，输出力矩大。该球阀适宜控制含有纤维和固定颗粒的高压或高压差流体。双作用气动高压O型球阀型号为QJSRG-160/320，单作用气动高压O型球阀型号为QJDRG-160/320。
技术参数
规格技术参数 型式Type 三体式法兰连接高压球阀 公称通径mm 10 15 20 25 32 40 50 65 80 100 公称压力Mpa 16.0、32.0 法兰型式 法兰标准按JB/T79.2-94凹凸面 材料 Material 碳钢（ZG230-450）和不锈钢（ZG1Cr18Ni9和ZG0Cr17Ni12Mo2） 介质温度℃ -40~180 填料Filler 聚四氟乙烯PTFE 球芯材料 0Cr17Ni12Mo2 阀座材料 聚四氟乙烯PTFE 额定行程 90° 环境温度 -40~80℃ 泄漏量L/h 1.8×10-7×ΔP×D 供气压力Mpa 0.5~1.0 允许压差 公称压力值Nominal value 固有流量特征 快开特性 外形尺寸 公称通径mm 尺寸（mm） L D D1 M D2 Z-φd A H QJ（S）RG-160 10 210 95 60 M24×2 18 3-18 560 500 15 230 95 60 M24×2 20 3-18 560 600 20 240 105 68 M33×2 28 820 630 25 260 105 68 M33×2 28 3-18 820 630 32 300 115 80 M42×2 38
-
-
